Q2新款 管道火花探测器
型号: 210-Q2
产品详情

210-Q2火花探测器


(适用于1-2条除尘主管道)



火花探测器简介


一, 使用环境
火花探测器一般适用系统为除尘系统。因生产过程中存在火花隐患,对安全生产不利。不符合安检相关要求,须对吸尘主管道加装本系统,已保证火花在吸入除尘主体前,进行彻底有效的火花拦截,以保证除尘设备安全稳定,从而避免更为严重的起火和爆炸事件的发生。





二, 安装要求
1. 火花探测器安装时,一般采用对射式安装,且安装探测与熄灭装置的有效间距须保证9米左右的区间。以保证探测与熄灭系统配合联动控制的有效性和安全性。
2. 若因安装条件不足时,可通过改造管路或降低风速的方式进行处理。但后者对于大多数用户不建议采用。因此造成的管路积尘会形成二次起火隐患。
3. 对于UV油漆线砂光线,粘性粉尘经过管道探头时,易附着,从而造成探测元件堵塞,影响探测效果,须同时加装气吹装置。




三, 安装区域
火花探测安装区域一般为:距除尘主体一米左右的主管道上安装熄灭装置,再以此为起点,向前9米处(不含弯道)安装探头。当火花经过探头时,即能第一时间反应信号,确保熄灭系统的实时有效。




四, 性能特点

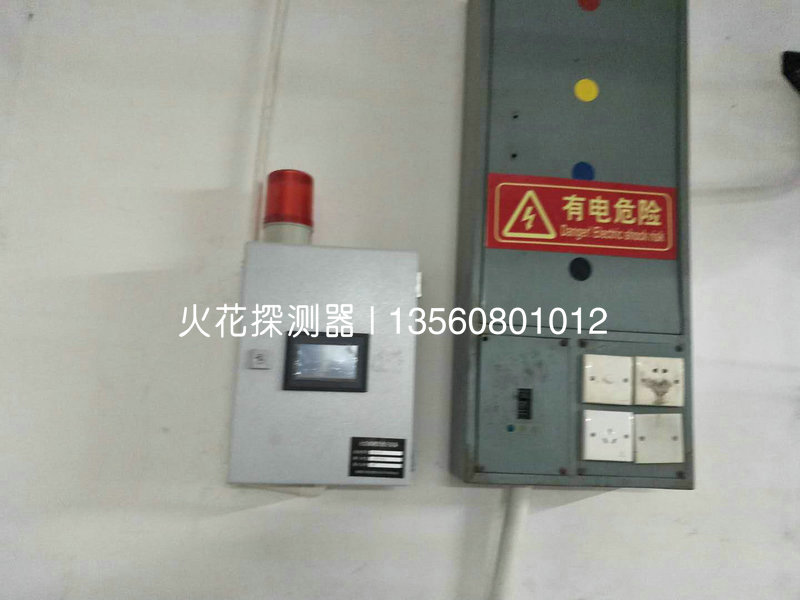

火花探测系统由红外感光探头器,主控制中心,熄灭系统,报警系统及联动控制等几大部分组成。火花探头决定了系统的灵敏度,控制中心决定了系统的实效性。其它系统的有机配合形成了除尘系统一道安全的防火墙。
火花探测采用国际主流控制芯体,对光波,红外及可见光等不同的波长,频率等进行过滤分析,确保管道系统中出现火花时,相应机构的准确性和稳定性,特别是对于复杂环境的光波处理更显优势。




控制中心采用模块式设计,对各探测通道的信号进行点对点处理,超级算法让系统对于光信号的直接读入更具优势,较传统的光电转换(PLC)是不可比拟的。控制中心负责信号的处理,和熄灭,报警,联动等指令的传达。
熄灭系统采用压力喷头设计。要求输入水压不低于4公斤,一般须配置4-6公斤压力的水源,会达到更好的雾化喷淋效果,同时不会对除尘系统内部灰尘造成影响,不存在大量积水流入箱体,造成箱体内灰尘板结。
整个系统的有效配合,是安全保障的必须条件。系统的安全运行和定期维护也是其中重要的环节。为安全的生产环境提供最为友好的运行保障。


五, 可选配件

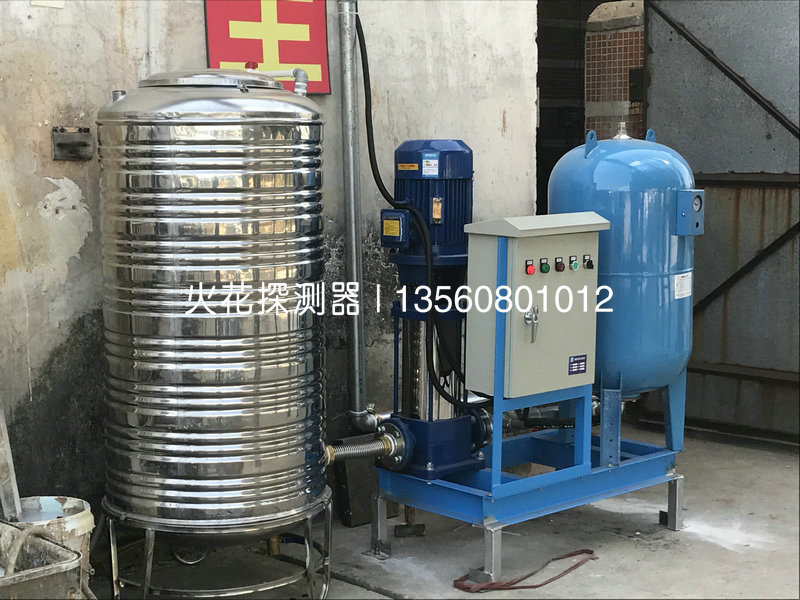

本系统安装时须接入220V电源和0.4-1.6MPa不间断水源。原则是须配置一套增压水系统(含增压泵,压力罐和自动补水控制系统)。




六, 注意事项
1. 安装材料:a, 电缆线采用RVVP0.75*5芯,4芯和3芯(不同型号有区别)带屏蔽电缆线,接入时屏蔽线同时须接通接线器。b, 水管采用镀锌DN50管,开牙并采用液态生料带进行密封性连接。c, 电源采用AC 220V 10A ,对于供电异常的用户,须增加相应的备用电源。

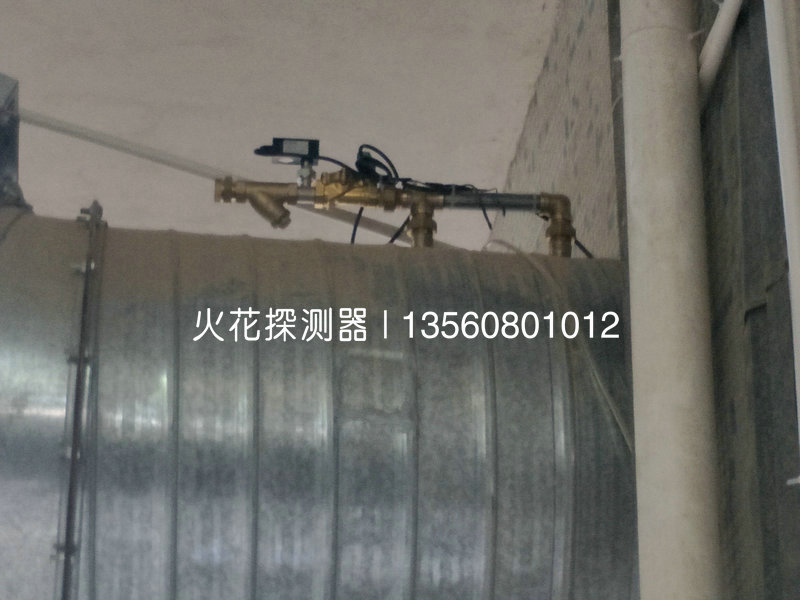

2. 安装标准:a,电路布置时须独立线管,尽量不与其它动力线路并线布置。电路接头处安装保证稳固。探头安装于管道左右侧,保持正对。喷头安装于管道顶部即可。b, 水路安装是以就近原则为准,确信信号及水源的即速响应。若供水源水压不足时,如低于2公斤,和水量不足时,须增加500L储水箱以备用。


七, 其它
本系统完整配置应为探测系统,熄灭系统,控制系统,报警系统及联动系统。完整安装同时须配套增压供水系统,水电路系统,辅助材料。用户可根据需要进行相应项目的选择。
